De fleste samtaler om trykkluftkvalitet starter med partikkelfiltrering og oljeoverføring, men fuktighet er ofte variabelen som avgjør om en prosess lykkes eller mislykkes. Trykkduggpunkt, vanligvis forkortet PDP, beskriver temperaturen ved hvilken vanndamp inne i en trykkluftledning begynner å kondensere. Når PDP ligger over den laveste omgivelsestemperaturen et rørnett opplever, dannes det kondens inne i selve røret, ikke bare ved brukspunktet.
I fuktfølsomme produksjonsmiljøer som elektronikkmontering, farmasøytisk emballasje og presisjonsinstrumentlufttilførsel, kan selv noen få grader av PDP-avvik introdusere nok gjenværende fuktighet til å kompromittere produktkvaliteten. En enkelt kondensasjonshendelse inne i en luftledning kan føre rustpartikler, stående vann eller biologisk vekst nedstrøms inn i et pneumatisk verktøy, en spraydyse eller et forseglet instrumenthus.
Denne artikkelen ser på hvordan tørketeknologier legges sammen for å nå duggpunkter som et enkelttrinnssystem ikke kan oppnå alene, og hvordan denne lagdelingen oversetter seg til målbare pålitelighetsgevinster for krevende bruksområder.
Omgivende luft bærer alltid vanndamp, og komprimering av denne luften konsentrerer fuktigheten i stedet for å fjerne den. Et forhold på omtrent syv til én er typisk når luft komprimeres fra atmosfærisk trykk til et standard arbeidstrykk, noe som betyr at det samme volumet vanndamp nå er pakket inn i et mye mindre rom. Uten behandling kondenserer den konsentrerte dampen så snart luften avkjøles hvor som helst nedstrøms, enten inne i et rørløp, et filterhus eller et verktøy.
Grunnfunksjonen til ethvert tørketrinn er å bringe trykkduggpunktet ned under den laveste temperaturen luften vil møte etter å ha forlatt tørketrommelen. Tørketrinn i kjølestil retter seg typisk mot et trykkduggpunkt i området fra tre til ti grader Celsius, som er tilstrekkelig for generell verkstedluft, pneumatisk verktøy og de fleste utendørs rørføringer i temperert klima.
Der dette enkelttrinnet kommer til kort, er i applikasjoner der nedstrømsmiljøet faller godt under frysepunktet, for eksempel utendørs instrumentlinjer i kaldt klima, eller hvor selve prosessen krever en mye tørrere luftstrøm, som pulverhåndtering, optisk belegg eller produksjon av fuktfølsom emballasjefilm. I disse tilfellene kan ikke et nedkjølt trinn alene nå det nødvendige duggpunktet, og en sekundær tørkemekanisme blir nødvendig.
| Søknadstype | Typisk nødvendig PDP | Enkeltrinns nok |
|---|---|---|
| Generelle verkstedverktøy | 3 C til 10 C | Ja |
| Utendørs rør, temperert klima | 0 C til 3 C | Ofte |
| Utendørs rør, kaldt klima | -20 C eller lavere | Nei |
| Elektronikk eller optiske prosesser | -40 C eller lavere | Nei |
| Farmasøytisk eller pulverhåndtering | -40 C til -70 C | Nei |
En adsorpsjonstørker bruker et fast tørkemiddel, vanligvis aktivert aluminiumoksyd eller molekylsikt, for fysisk å binde vannmolekyler på overflaten når luft passerer gjennom et pakket lag. I motsetning til nedkjølt kjøling, som er avhengig av å senke temperaturen for å kondensere vann ut, er adsorpsjon avhengig av tørkemidlets overflatekjemi for å fjerne damp direkte fra luftstrømmen. Denne mekanismen gjør at adsorpsjonssystemer kan nå langt lavere duggpunkter, ofte i området fra minus førti til minus sytti grader Celsius, avhengig av tørkemiddeltype og regenereringsmetode.
Den doble tårnkonfigurasjonen er standardarkitekturen for kontinuerlig drift. Mens det ene tårnet aktivt tørker den innkommende luftstrømmen, blir det andre tårnet regenerert, noe som betyr at dets mettede tørkemiddelsjikt har drevet opp akkumulert fuktighet slik at det kan tas i bruk igjen. To vanlige regenereringsmetoder brukes:
Tårnene bytter roller på en tidsbestemt eller duggpunktutløst syklus, slik at utløpsluftstrømmen forblir kontinuerlig tørr selv når tørkemiddellaget inne i hvert tårn beveger seg gjennom sine egne metnings- og regenereringsfaser.
Fordi adsorpsjon er avhengig av et begrenset tørkemiddeloverflate, avhenger effektiviteten til systemet sterkt av inntaksluftens tilstand. Forfiltrering for å fjerne bulkvæske og oljeaerosol oppstrøms for tårnene forlenger tørkemiddelets levetid og bevarer det oppnåelige duggpunktet over tid, og det er grunnen til at adsorpsjonstørkere nesten alltid installeres nedstrøms for et primært kjøle- eller separasjonstrinn i stedet for rett etter kompressoren.

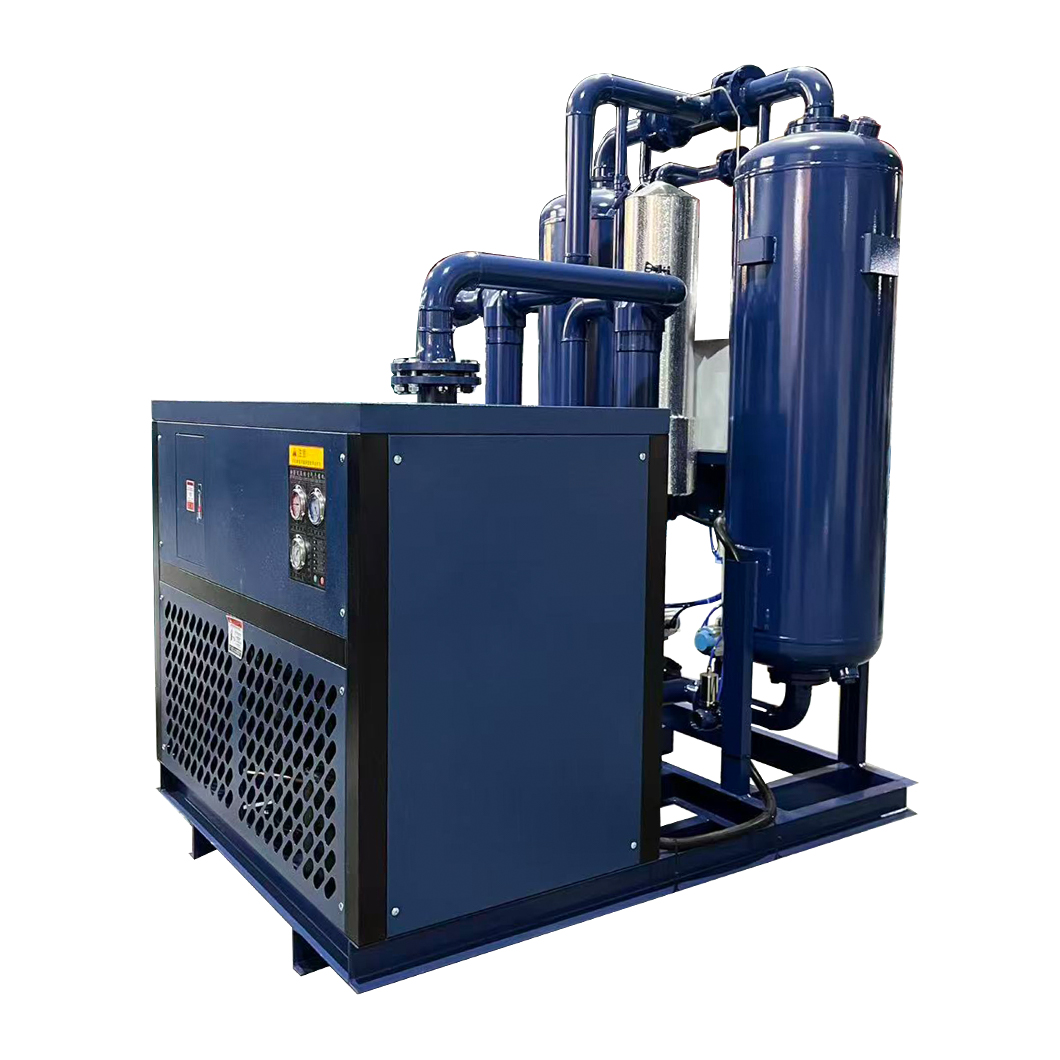

Et kombinert system integrerer et primært kjøle- eller separasjonstrinn med et sekundært adsorpsjonstrinn i en enkelt konstruert pakke, i stedet for å behandle dem som to uavhengige størrelser og installerte enheter. Det primære trinnet håndterer hoveddelen av fuktighetsbelastningen, og fjerner mesteparten av vanndamp og bulkkondensat før luften noen gang når tørkemiddellagene. Adsorpsjonsstadiet trenger da bare å strippe den gjenværende, mye mindre fraksjonen av damp for å nå et ultralavt duggpunkt.
Denne trinnvise tilnærmingen har en direkte praktisk fordel: den reduserer fuktbelastningen som presenteres for tørkemiddellagene, noe som forlenger intervallet mellom regenereringssyklusene og reduserer renseluftvolumet som forbrukes under varmefri regenerering. I feltdata samlet inn på tvers av generelle industrielle installasjoner, er det rapportert om sammenkobling av et forkjøletrinn før adsorpsjon for å redusere renseluftforbruket med en meningsfull margin sammenlignet med adsorpsjonstørking alene, siden mindre vann trenger å desorberes per syklus.
Å sette en kjøleprosess i forkant av adsorpsjon forbedrer ikke bare duggpunktet, det beskytter økonomien til hele systemet ved å redusere hvor hardt tørkemiddellaget må jobbe i hver syklus.
Kombinerte enheter er vanligvis spesifisert som et enkelt fotavtrykk med delte kontroller, noe som også forenkler duggpunktovervåking. En enkelt sensor plassert ved det endelige uttaket gir en nøyaktig avlesning av systemytelsen, i stedet for å kreve separate overvåkingspunkter over to uavhengig kontrollerte enheter.
Valget mellom et frittstående nedkjølt trinn, et frittstående adsorpsjonstrinn eller en kombinert pakke avhenger av duggpunktmålet, fuktighetsbelastningen og driftskostnadstoleransen til anlegget. Tabellen nedenfor oppsummerer de praktiske avveiningene.
| Teknologi | Typisk PDP-område | Energiprofil | Best passform |
|---|---|---|---|
| Kun nedkjølt | 3 C til 10 C | Lavere driftskostnad | Generell planteluft, verktøy |
| Kun adsorpsjon | -40 C til -70 C | Høyere på grunn av rensing eller varmetap | Kaldt klima eller tørrprosesslinjer |
| Kombinert system | -40 C til -70 C | Redusert versus adsorpsjon alene | Høyvolum tørr luft med kostnadskontroll |
Innretninger som bare trenger beskyttelse mot sporadiske kuldesituasjoner, finner ofte et frittstående kjøleskap tilstrekkelig, forutsatt at rørene er godt isolert og ikke går gjennom uoppvarmede ytre rom. Fasiliteter som kjører kontinuerlig, høyvolum tørrluftbehov, for eksempel filmekstruderingslinjer eller fiberoptisk kabelproduksjon, har en tendens til å se en raskere avkastning på investeringen fra en kombinert pakke fordi det reduserte renselufttapet forverrer seg over tusenvis av driftstimer per år.
Å velge en tørkekonfigurasjon bør starte med det faktiske nedstrømsbehovet, ikke kompressorens nominelle ytelse. Noen spørsmål bidrar til å begrense avgjørelsen:
For instrumentluft som forsyner følsomme kontrollsystemer krever mange spesifikasjoner et duggpunkt på minst ti grader Celsius under den laveste forventede omgivelsestemperaturen som en sikkerhetsmargin. Denne marginen står for trykksvingninger og sensordrift over tid, og det er en av de vanligste årsakene til at anlegg går fra en enkelttrinns til en kombinert tørketilnærming selv når det beregnede minimumskravet virker bare marginalt lavere enn hva kjøling alene kan levere.
Ytelsen til ethvert adsorpsjonsbasert system reduseres gradvis etter hvert som tørkemiddellaget nærmer seg metning, og denne nedbrytningen er ikke alltid synlig uten aktiv overvåking. Et duggpunkt som kryper oppover i løpet av uker eller måneder er langt mer vanlig enn en plutselig feil, og derfor kan det å stole på en fast regenereringstimer uten duggpunktverifisering etterlate et anlegg utsatt for langsom, uoppdaget fuktkryping.
Praktiske trinn for å administrere tørkemiddelytelsen over systemets levetid inkluderer:
Å forhindre nedstrøms kondens er til syvende og sist et spørsmål om konsistens snarere enn topp ytelse. Et system som når et utmerket duggpunkt på dag én, men driver oppover ubemerket i løpet av det påfølgende året, gir liten praktisk beskyttelse sammenlignet med et system som overvåkes og vedlikeholdes for å holde et stabilt, verifisert duggpunkt over hele serviceintervallet.
Trykkduggpunkt måles ved det faktiske driftstrykket til trykkluftsystemet, mens atmosfærisk duggpunkt refererer til samme luft ved standard atmosfærisk trykk. Fordi kompresjon konsentrerer fuktighet, er trykkduggpunktet til en gitt luftstrøm alltid høyere enn dets ekvivalente atmosfæriske duggpunkt, og det er grunnen til at trykkluftspesifikasjonene refererer til PDP i stedet for atmosfærisk duggpunkt.
Systemer med lavere duggpunkt bruker generelt mer energi gjennom tap av renseluft eller varmeapparat, og de krever mer nøye vedlikehold av tørkemiddel. Å spesifisere et system langt utover det prosessen faktisk trenger, legger til løpende driftskostnader uten en tilsvarende fordel for kvalitet eller pålitelighet, så å matche duggpunktmålet til det reelle nedstrømskravet er den mer kostnadseffektive tilnærmingen.
Service life varies with air quality, contamination load, and operating cycles, but desiccant media in a well-maintained system with proper pre-filtration commonly remains effective for several years before replacement is needed. Facilities with poor upstream filtration or frequent oil carryover typically see shorter desiccant life and should budget for more frequent inspection.
In many cases an adsorption stage can be added downstream of an existing refrigerated dryer to create an effectively combined configuration, provided the existing unit has adequate capacity and the piping layout allows for the additional footprint. A proper capacity assessment of the existing primary stage is recommended before adding a secondary drying stage.
Sudden dew point rise is most often caused by a failed or bypassed regeneration cycle, a cracked or channeled desiccant bed allowing air to bypass the media, or a upstream pre-filter failure that overwhelms the desiccant with liquid water or oil. Checking these three areas in sequence typically identifies the root cause quickly.
