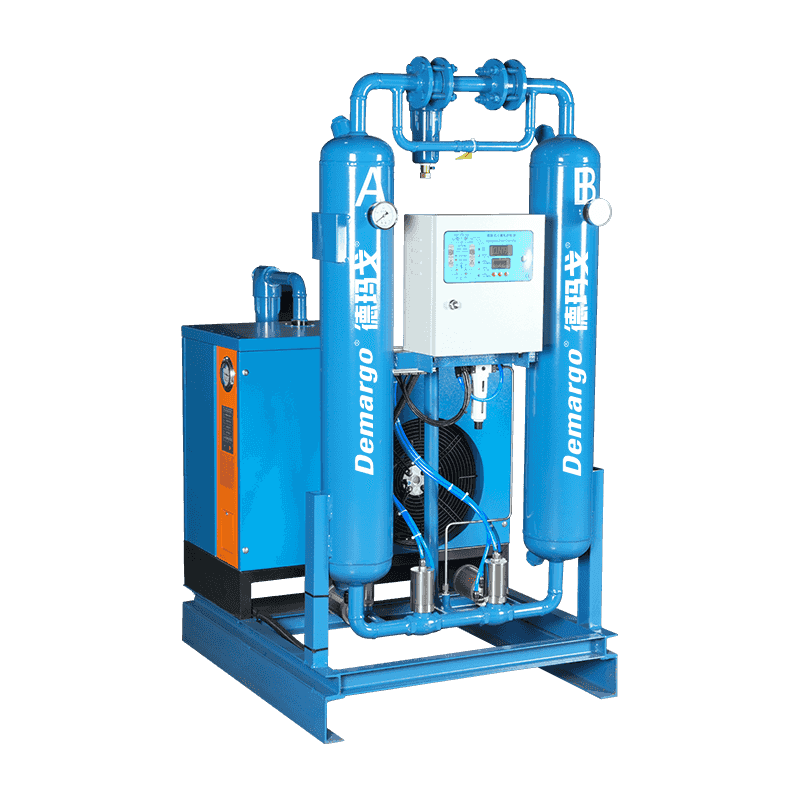

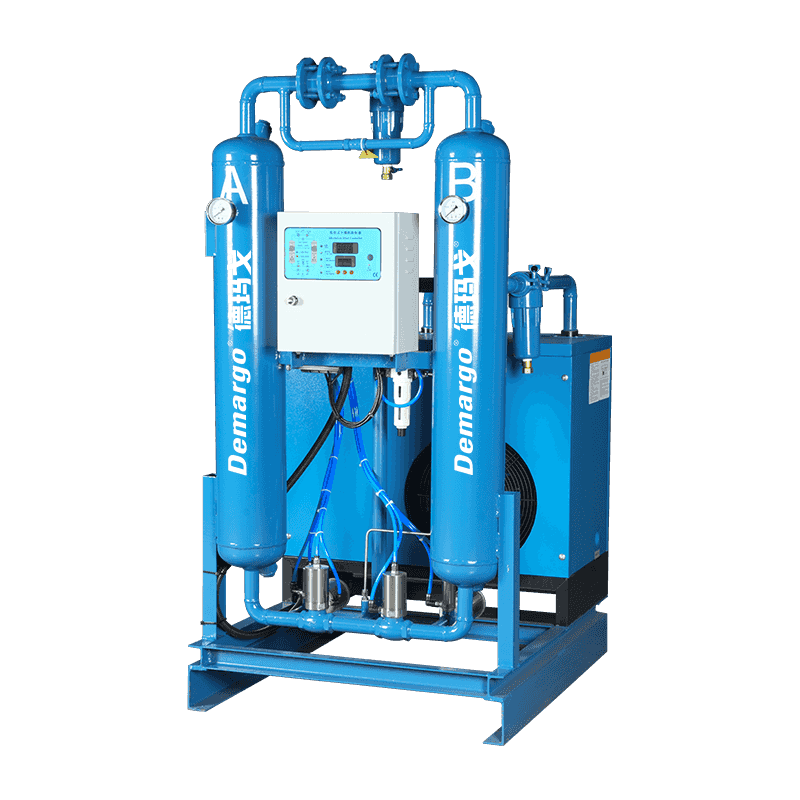

I den varmeløse kombinasjonsmaskinen kommer den trykkluft først inn i preoleren i den kalde tørketrommelen for å utveksle varme med den tørre trykkluften fra tørketrommelen, slik at temperaturen på den tørre trykkluften øker, og samtidig blir temperaturen på den trykklede luften inn i fordamperen redusert, og en del av vannet fjernes for å redusere den til romtemperaturen, reduserer du arbeidsbelastningen til å redusere fordamperen. Deretter kommer den inn i fordamperen for varmeutveksling slik at trykkluften avkjøles til en duggpunkttemperatur på ca. 5 ° C. Det meste av vannet, oljen og noen urenheter i trykkluften blir kondensert her, og luften og vannet skilles av luftvannsseparatoren, og deretter blir vannet og oljen slippes ut gjennom den automatiske avløperen. Den tørkede trykkluften kommer inn i tørketrommelen gjennom oljefjerningsfilteret, og fjerner vannet ytterligere til duggpunktstemperaturen som oppfyller kravene. Den tørre trykkluften som kommer ut av tørketrommelen, fjernes deretter med støvfjerningsfilteret for å fjerne en liten mengde støv generert av tørketrommelen, og returneres til precoleren i den kalde tørketrommelen for å avkjøle den varme og fuktige luften, slik at dens egen temperatur kan økes, noe som også er gunstig for regenerasjonen av tørketrommelen. Samtidig kan den oppvarmede tørre trykkluften også forhindre at kondens oppstår i transportøren.
Forespørsel
Produktbeskrivelse
| Innløpstrykk | 0,6 ~ 1,0MPa |
| Utløpslufttrykkduggpunkt | -40 ~ -70 ℃ |
| Trykkfall | ≤0,05mpa |
| Miljøsemperatur | ≤32 ℃ |
| Innløpslufttemperatur | ≤45 ℃ |
| Rens luftvolum | 3 ~ 5% |
| Modell | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000zh | |
| Kapasitet (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftforbindelse | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressor kraft (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kjølevanns sirkulasjonshastighet | Tvangsluftkjøling | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spenning (V/Hz) | 220/50 eller 380/50 | 380/50 | |||||||||||||||||
| Nettvekt (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Dimensjoner (MM) | Lengde | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Bredde | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Height | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
