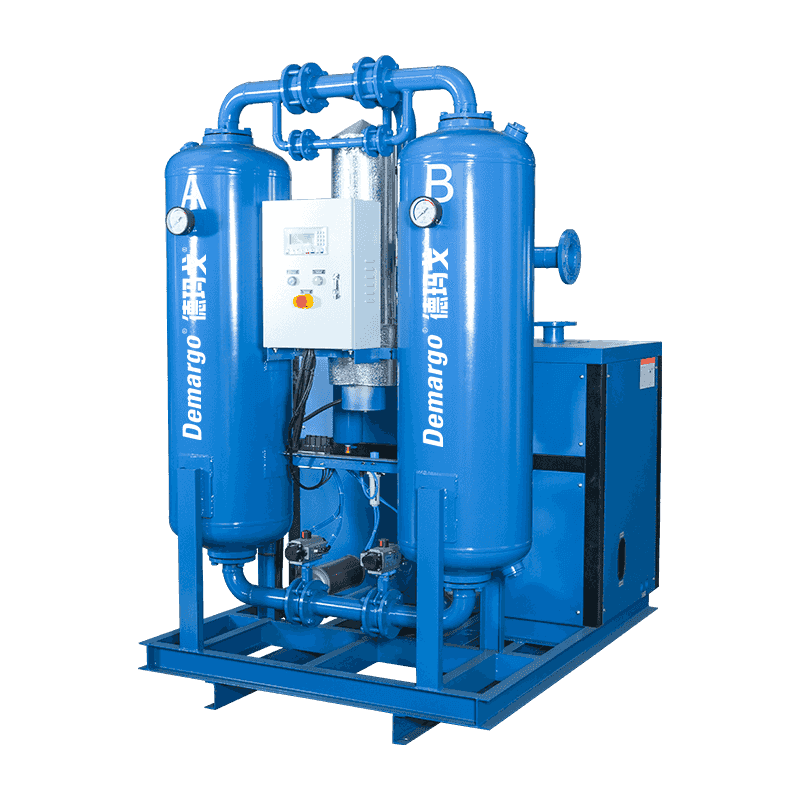

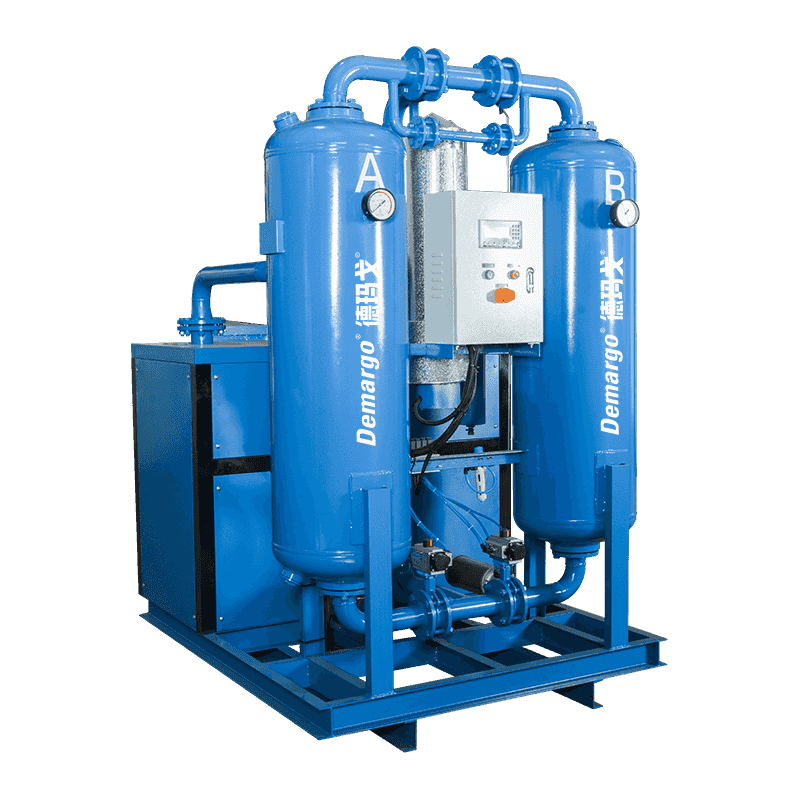

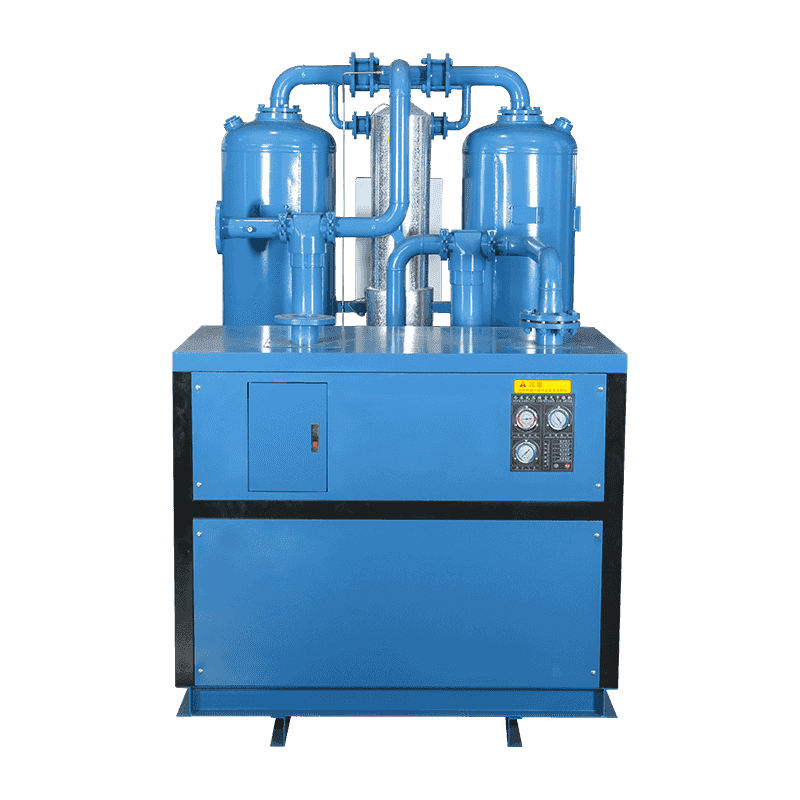

I den kombinerte tørketrommelen til mikrovarmen kommer den trykkluft først inn i preoleren for å utveksle varme med den tørre trykkluften fra adsorpsjonstørkeren, slik at temperaturen på den tørre trykkluften øker, og samtidig er temperaturen på trykkluften før fordamperen reduseres, og den er redusert. Deretter kommer den inn i fordamperen for kjøling, avkjøling og avfukting slik at trykkluften blir avkjølt til omtrent 5 ° C.
Det meste av vann, olje og noen urenheter i trykkluften blir kondensert her, og luft- og vanndampen skilles med gass-vann-separatoren. Vannet og oljen slippes ut gjennom den automatiske avløperen. Den trykklede luften etter frysetørking kommer inn i adsorpsjonstårnet. Den komprimerte luften adsorberes dypt og tørkes av prinsippet om trykk sving adsorpsjon til duggpunktstemperaturen oppfyller kravene. Den tørre trykkluften som kommer ut av adsorpsjonstårnet går tilbake til preoleren for å avkjøle den varme og fuktige trykkluften fra luftkompressoren slik at dens egen temperatur kan økes. Den oppvarmede tørre trykkluften kan også forhindre kondens i den transportøren. Regenereringsluften til tørketrommelen er den tørre varme luften trukket fra luftutløpet til tørketrommelen og oppvarmet av varmeren. Derfor kan adsorbenten regenereres på kortere tid med veldig lite regenereringsgassforbruk. Prosessstrømmen til den kombinerte tørketrommelen til mikrovarmen er vist i figur 2. Trykkluften kommer først inn i preoleren for å utveksle varme med den tørre trykkluften fra tørketrommelen, slik at temperaturen på den tørre trykkluften økes, og samtidig er temperaturen på den komprimerte luften før den går inn i fordamperen redusert den arbeidsløpet. Deretter kommer den inn i fordamperen for kjøling, kjøling og avfukting slik at trykkluften blir avkjølt til ca. 5 ° C.
Forespørsel
Produktbeskrivelse
| Innløpstrykk | 0,6 ~ 1,0MPa |
| Utløpslufttrykkduggpunkt | -40 ~ -70 ℃ |
| Trykkfall | ≤0,05mpa |
| Miljøsemperatur | ≤32 ℃ |
| Innløpslufttemperatur | ≤45 ℃ |
| Rens luftvolum | 3 ~ 5% |
| Modell | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000zh | |
| Kapasitet (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Luftforbindelse | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | Zg2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressor kraft (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Kjølevanns sirkulasjonshastighet | Tvangsluftkjøling | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Spenning (V/Hz) | 220/50 eller 380/50 | 380/50 | |||||||||||||||||
| Nettvekt (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Dimensjoner (MM) | Lengde | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Bredde | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Height | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
