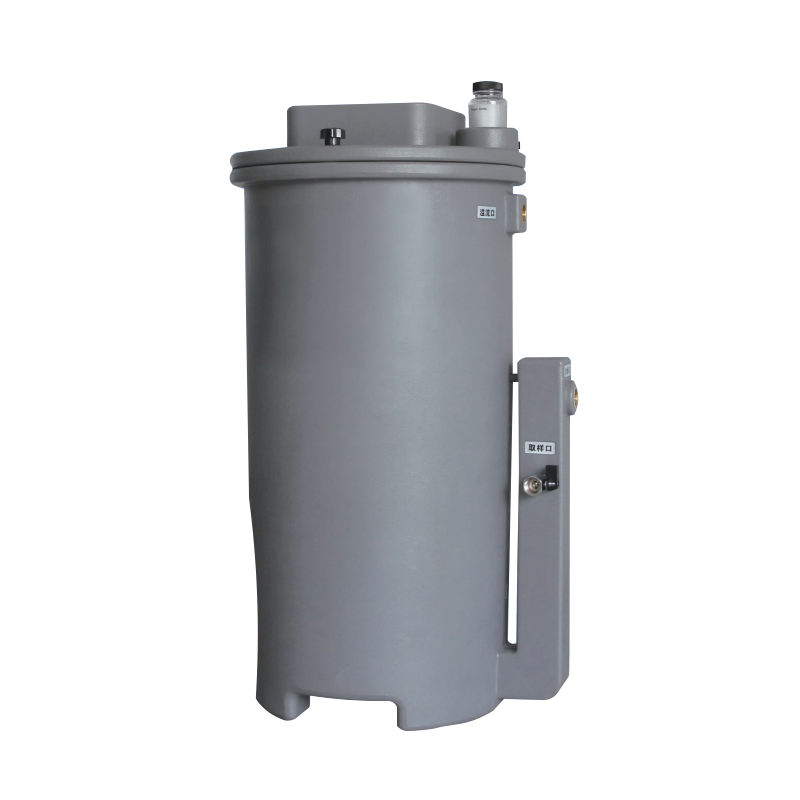

Arbeidsprinsipp (behandlingskapasitet 4-8m 3 /min)
1. Oljeholdige trykkluftkondensat kommer inn i dekompresjonskammeret gjennom vanninntaket.
2. Systemtrykket frigjøres i dekompresjonskammeret, og kondensatet kommer sakte inn i filterkammeret.
3. Oljeabsorpsjonsfilterelementet i filterkammeret absorberer og filtrerer de fleste oljedråpene i kondensatet.
4. Kondensatet som bare inneholder spormengder av olje blir deretter filtrert og renset gjennom rensingsfilterelementet.
5. Det filtrerte kondensatet slippes direkte ut gjennom vannutløpet.

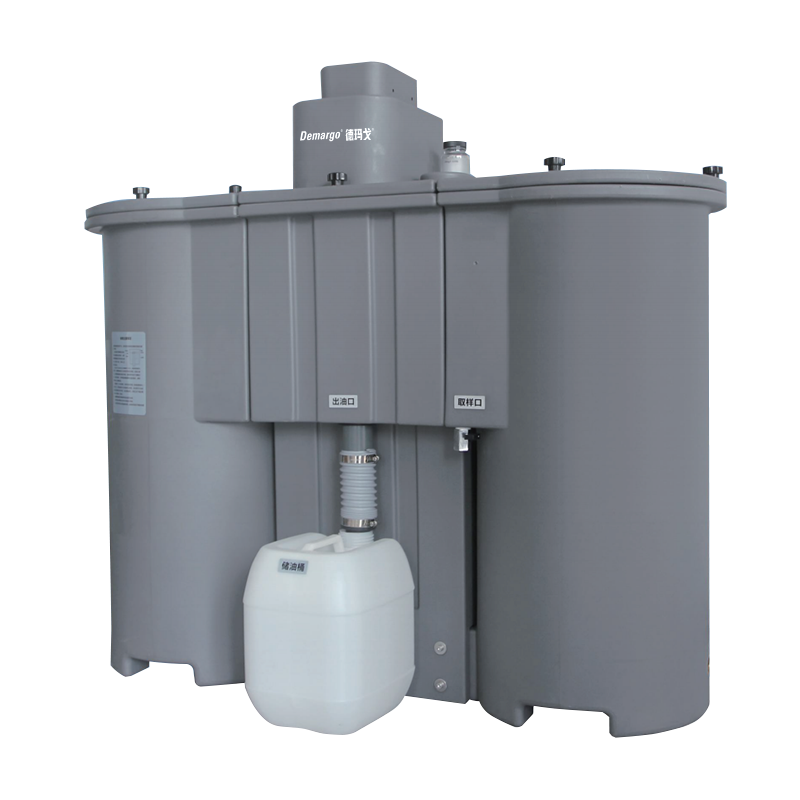

Arbeidsprinsipp (behandlingskapasitet 15-70m 3 /min)
1. Oljeholdige trykkluftkondensat kommer inn i dekompresjonskammeret gjennom vanninntaket. Systemtrykket frigjøres i dekompresjonskammeret, og kondensatet strømmer inn i pre-separasjonskammeret.
2. Kondensatet i pre-separasjonskammeret skilles automatisk i henhold til den forskjellige tyngdekraften til olje og vann.
3. Det kontinuerlig tykne oljesjiktet på det øvre laget kommer inn i oljestedetfat gjennom overløpsenheten.
4. Kondensatet med minst olje i det nedre laget kommer inn i den primære filtertanken gjennom et annet overløpsrør for å absorbere og filtrere de fleste oljedråpene.
5. Kondensatet som bare inneholder spormengder oljestrømmer inn i den sekundære filtertanken for å fullføre filtrering og rensing.
6. Det filtrerte kondensatet slippes direkte ut gjennom utløpet.
Forespørsel
Produktbeskrivelse
| LS olje-vann separatorutvalgsbord | ||||||
| Modell | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Skruemaskinstrømning (m³/min) | 4 | 8 | 15 | 30 | 45 | 70 |
| Vanninnløpsdiameter | G1/2 " | G1/2 " | 2 × g1/2 " | 2 × g1/2 " | 2 × g3/4 " | 2 × g3/4 " |
| Vannutløpsdiameter | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Oljeutløpsdiameter | - | - | DN40 | DN40 | DN40 | DN40 |
| Arbeidstemperatur | 5 ℃ ~ 60 ℃ | |||||
| Maksimalt arbeidstrykk | 16BAR | |||||
| Materiale | PE | |||||
| Generelle dimensjoner (MM) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Vekt (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
